產品概述

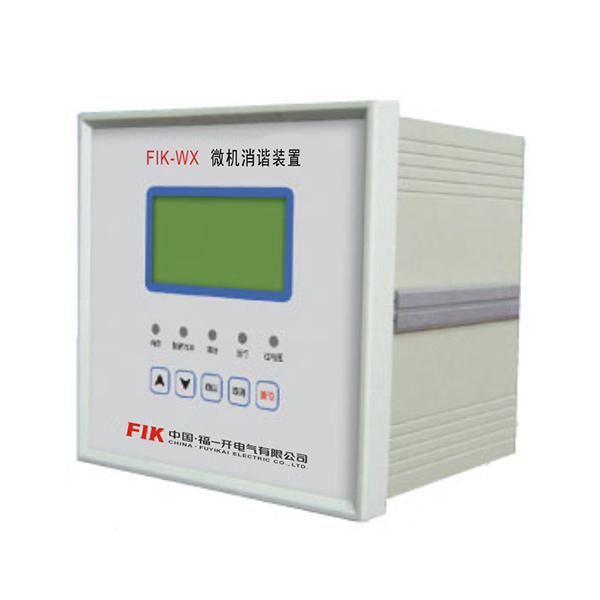

微機消諧裝置是我公司針對于66KV、35KV、10KV、6KV、3KV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地系統，由于鐵磁諧振而時常發生的電壓互感器(PT)燒毀甚至爆炸的惡性事故，新近研制生產的一種智能消諧裝置。本裝置利用80C196單片機作為檢測、控制的核心 元件，采用大功率、無觸點元件消諧，以液晶顯示器(LCD)、信號指示燈、微型打印機為人機接口，配以最先進的智能化軟件，從而使操作更簡單、更直觀、更 準確。
該裝置可實時監測并顯示PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量，發生故障時可迅速啟動，并可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號;如是諧振故障，可迅速啟動消諧器件進行消諧; 并配有通信接口把故障信息傳送至有關部門，實現遠動控制。
該裝置可實時監測并顯示PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量，發生故障時可迅速啟動，并可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號;如是諧振故障，可迅速啟動消諧器件進行消諧; 并配有通信接口把故障信息傳送至有關部門，實現遠動控制。
技術參數
1 、技術參數
1.1 環境要求
戶內使用，通風應良好 。
環境溫度：-10℃ ～ +55℃
相對濕度：小于90%，表面無凝露 。
大氣壓力：80 ～ 110Kpa 。
海拔高度：< 2000m 。
周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
1.2 技術參數
工作電源：AC/DC220V乮如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W。
報警節點容量：AC250V丆5A丟DC30V丆5A。
通信接口：RS232/485乮任選其一，請?jiān)谟嗀洉r(shí)說明），波特率1200～9600bps。
通信規約：內置三種通信規約CM90、CDT、MODBUS。

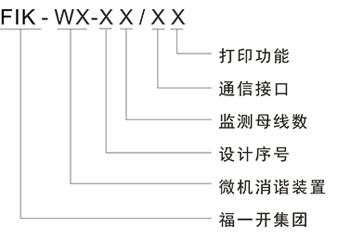

1.2選型指南
設計序號：
1—小機箱，該系列無打印功能。
2—普通機箱，該系列可選配打印功能。
監測母線數：最多四段。1—一段，2—兩段，3—三段，4—四段。
通信接口：T—RS232丆F—RS485。如不加此后綴表示不帶通信功能。
功能：D—有打印功能，不加此后綴表示不具有打印功能。
